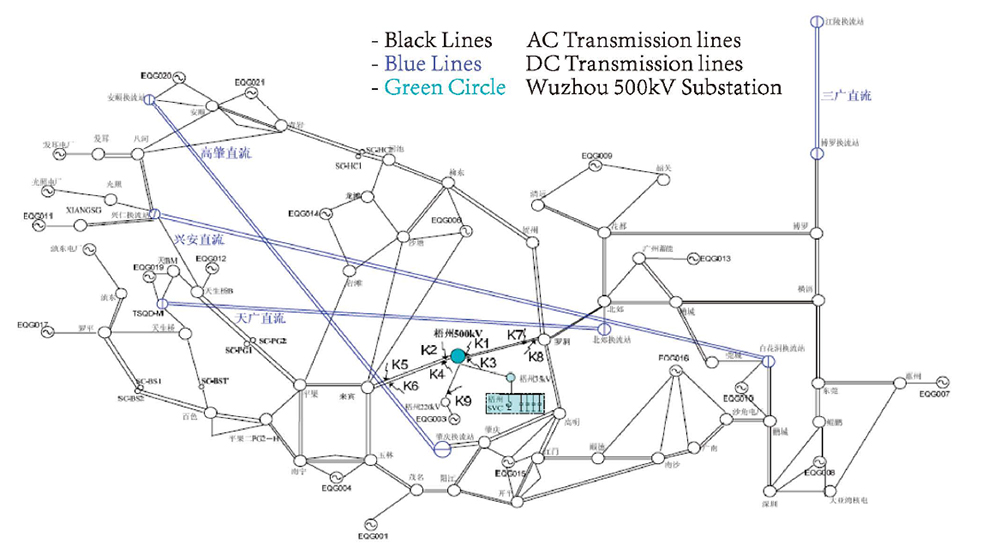

China Southern Grid (CSG) là đơn vị vận hành lưới điện lớn thứ hai tại Trung Quốc, khai thác cả các tuyến truyền tải xoay chiều cao áp (AC) và một chiều cao áp (DC). Phụ tải chính tập trung ở khu vực phía Đông, trong khi các nguồn phát điện lớn chủ yếu nằm ở phía Tây. Cả các hành lang truyền tải 500kV AC và 500kV/800kV HVDC đều được sử dụng để truyền tải điện năng cần thiết từ Tây sang Đông. Trạm biến áp 500kV Wuzhou là một nút quan trọng nằm giữa các hành lang này, có nhiệm vụ tiếp nhận công suất truyền tải từ cả các tuyến AC và DC đi từ phía Tây đến.

Nhu cầu điện năng từ khu vực phía Đông tăng liên tục qua từng năm, khiến các hành lang truyền tải hiện hữu chịu áp lực ngày càng lớn về khả năng tải điện. Vì vậy, CSG cần tìm cách nâng cao giới hạn truyền tải của hệ thống.

Theo kết quả nghiên cứu hệ thống, việc lắp đặt một bộ SVC công suất 210Mvar tại trạm Wuzhou sẽ cải thiện đáng kể tình hình. Giới hạn truyền tải của hành lang Quảng Tây – Quảng Đông sẽ tăng thêm 100MW, hành lang Vân Nam – Quảng Đông tăng thêm 30MW, hành lang Quý Châu – Quảng Đông cũng tăng thêm 30MW. Như vậy, về mặt lý thuyết, khi SVC đi vào vận hành, hệ thống có thể truyền tải thêm 160MW công suất. Ngoài ra, thiết bị SVC này cũng giúp cải thiện ổn định điện áp động khi xảy ra sự cố đường dây ở khu vực lân cận.

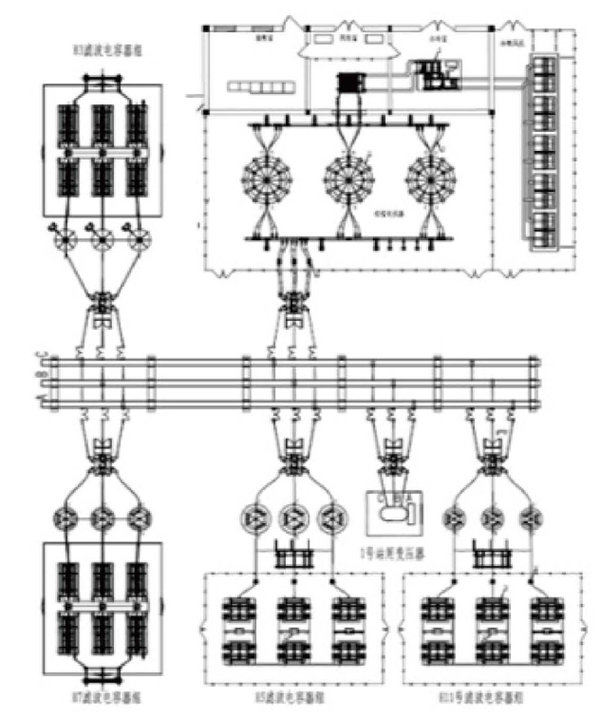

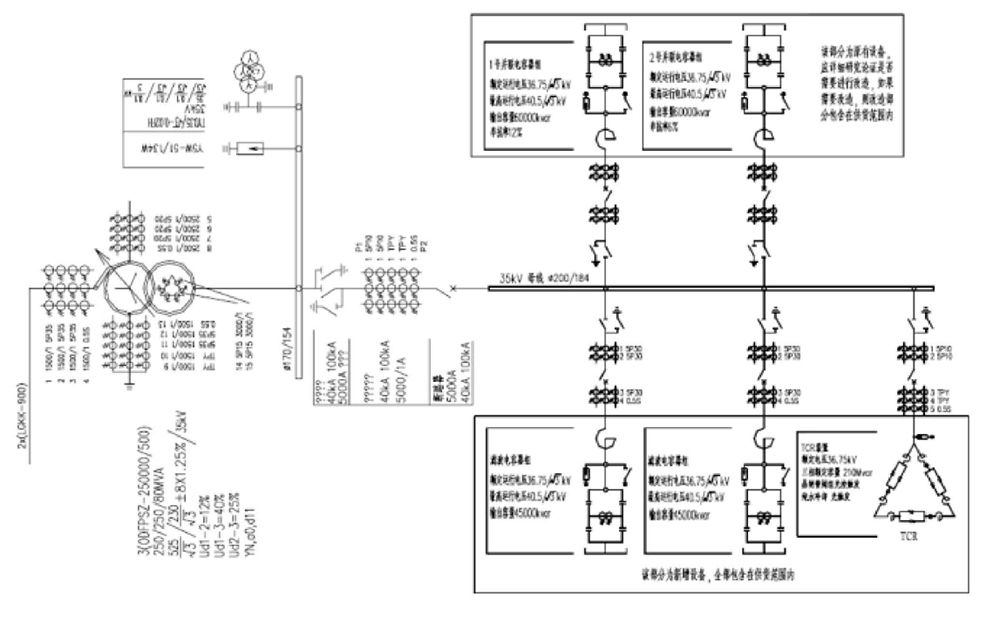

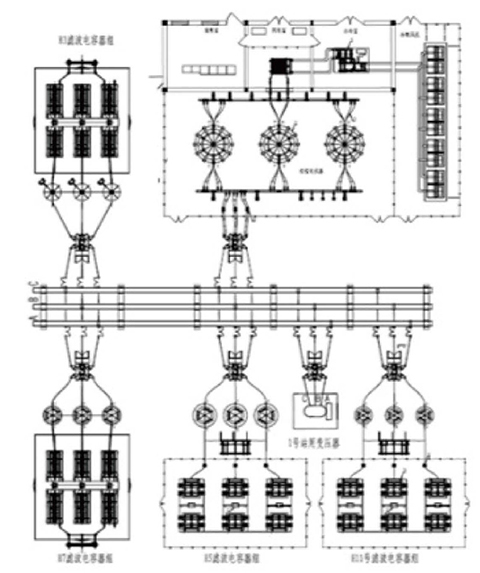

RXPE đã thiết kế và cung cấp một bộ SVC công suất 210Mvar cho trạm biến áp 500kV Wuzhou của CSG vào năm 2008. Hệ thống SVC bao gồm một nhánh TCR, hai nhánh bộ lọc sóng hài và hai nhánh MSC, dải công suất đầu ra của hệ thống từ -120Mvar cảm kháng đến +210Mvar dung kháng. Thanh cái trung áp được thiết kế ở cấp 35kV, kết nối với thanh cái 500kV thông qua máy biến áp hạ áp chuyên dụng.

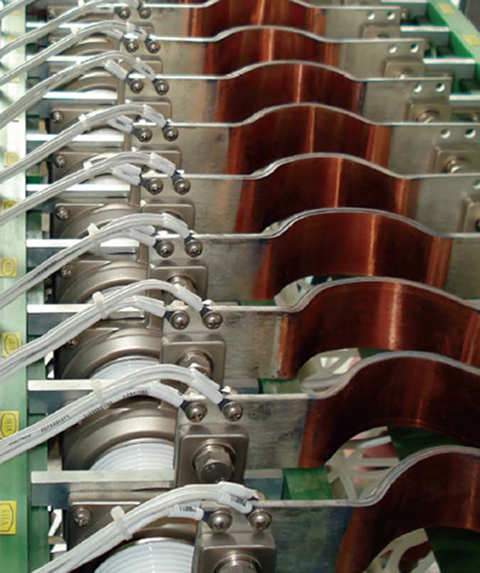

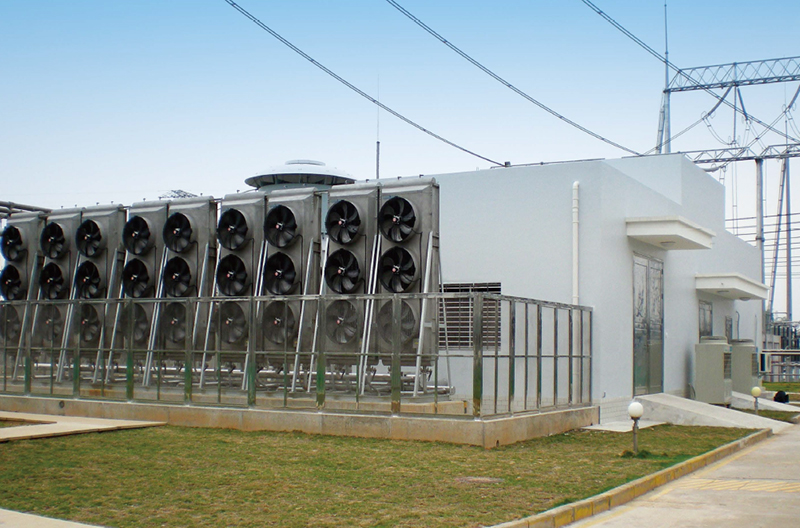

Các van thyristor được thiết kế theo bố trí nằm ngang, sử dụng phương thức làm mát nước/không khí. Trong hệ thống làm mát, ba bơm tuần hoàn được sử dụng nhằm nâng cao hơn nữa độ tin cậy và khả năng sẵn sàng vận hành của toàn hệ thống. Đồng thời, hệ thống điều khiển và bảo vệ cũng được thiết kế theo cấu hình dự phòng hoàn toàn.

Hệ thống SVC của trạm Wuzhou đã đạt được thành công các mục tiêu thiết kế. Thiết bị cho phép trung tâm điều độ của CSG nâng cao công suất truyền tải điện trên các hành lang từ Tây sang Đông, đồng thời tăng cường độ ổn định điện áp cho lưới điện khu vực lân cận. Vào ngày 05/06/2009, điện áp thanh cái 500kV của trạm đã sụt giảm nhanh do xảy ra sự cố đường dây. Khi đó, hệ thống SVC đã phản ứng để hỗ trợ điện áp đường dây, giúp lưới điện vượt qua sự cố thành công, qua đó cũng kiểm chứng được đặc tính đáp ứng động của thiết bị.
