CELEC EP, đơn vị sở hữu và vận hành lưới điện quốc gia Ecuador, đã triển khai các biện pháp nhằm nâng cao khả năng cung cấp điện của hệ thống để đáp ứng mức tăng mạnh về nhu cầu tiêu thụ điện trên toàn quốc. Sau khi một nhà máy thủy điện CCS quy mô lớn được xây dựng tại khu vực đông bắc Ecuador, CELEC EP bắt đầu xây dựng hành lang truyền tải 500kV đầu tiên kéo dài từ đông bắc xuống tây nam, truyền tải lượng lớn điện năng dọc theo tuyến và đến trung tâm phụ tải quanh Guayaquil.

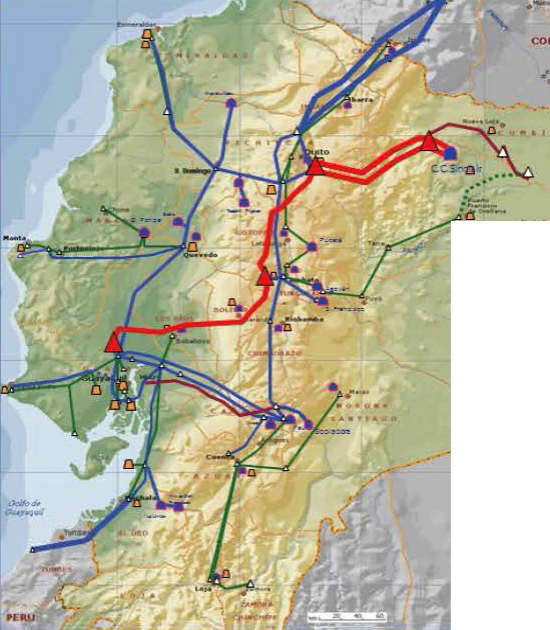

Hệ thống lưới điện 500kV mới xây dựng (được đánh dấu bằng các đường màu đỏ), nối từ nhà máy thủy điện CCS đến trung tâm phụ tải Guayaquil, bao gồm bốn trạm biến áp chính 500kV/230kV, kết nối hành lang 500kV mới với lưới điện quốc gia 230kV hiện có, qua đó cấp nguồn đầy đủ cho hệ thống điện đang vận hành. Dự án này đã nâng cao đáng kể khả năng truyền tải điện của CELEC EP. Tuy nhiên, kết quả nghiên cứu hệ thống trước khi triển khai dự án cho thấy các biến động phụ tải cũng như các sự cố đường dây có thể ảnh hưởng nghiêm trọng đến độ ổn định của lưới điện, đặc biệt tại trung tâm phụ tải Guayaquil.

Dựa trên nghiên cứu hệ thống đối với lưới điện quốc gia Ecuador (từ 69kV trở lên), RXPE đã xây dựng được bức tranh tổng thể rõ ràng về các phần tử tương đương của lưới điện, bao gồm cả lưới 230kV hiện hữu và hành lang 500kV mới. Các kịch bản sự cố đường dây có thể xảy ra cũng đã được xác định chi tiết thông qua quá trình phối hợp với CELEC EP. Trên cơ sở đó, RXPE đã tiến hành nghiên cứu hệ thống một cách toàn diện, và kết quả mô phỏng cho thấy 01 bộ SVC tại trạm biến áp Chorrillos, với dải công suất 230kV / -30Mvar đến +120Mvar, có thể giải quyết được vấn đề.

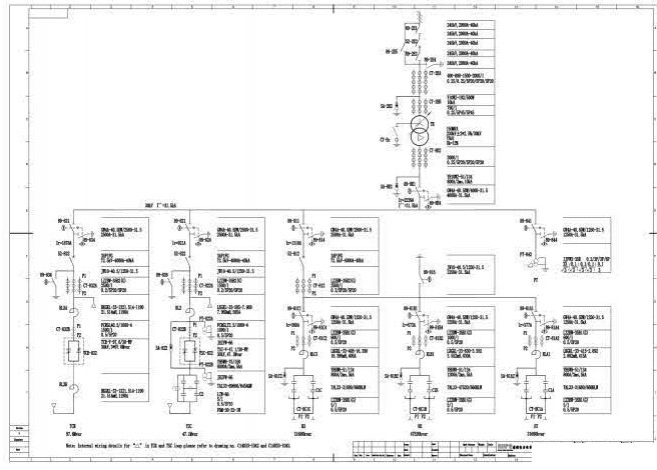

Hệ thống SVC được thiết kế với nhiều nhánh, bao gồm một nhánh TCR (Thyristor Controlled Reactor – cuộn kháng điều khiển bằng thyristor), một nhánh TSC (Tụ đóng cắt bằng thyristor) và các nhánh FC (Tụ lọc).

Các van thyristor được thiết kế theo kiểu bố trí nằm ngang, sử dụng phương thức làm mát nước/không khí. Hệ thống được trang bị bơm tuần hoàn dự phòng nhằm nâng cao độ tin cậy và khả năng sẵn sàng vận hành. Đồng thời, hệ thống điều khiển và bảo vệ cũng được thiết kế theo cấu hình dự phòng hoàn toàn.

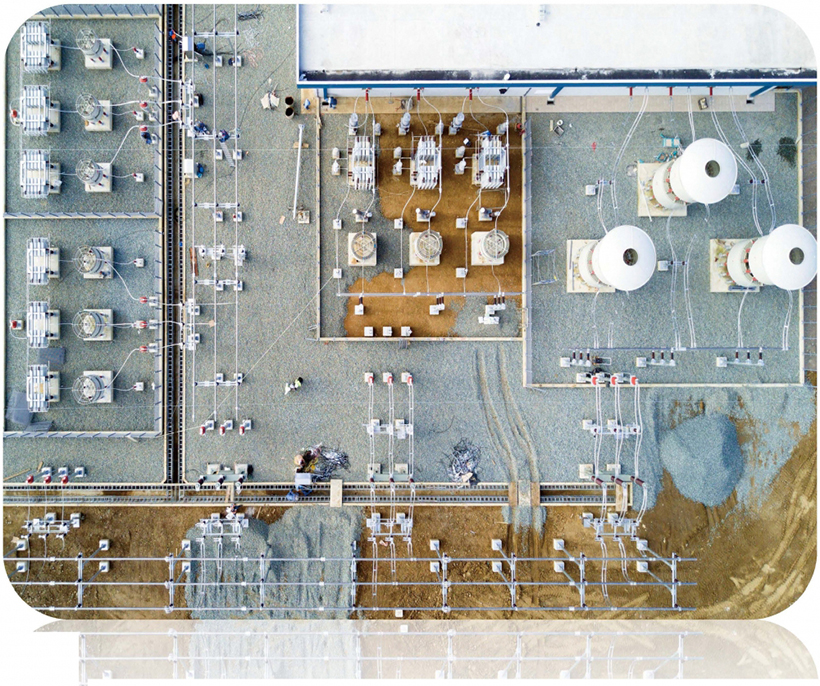

Hệ thống SVC của trạm Chorrillos đã góp phần nâng cao thành công độ ổn định truyền tải của hành lang 500kV đầu tiên của lưới điện Ecuador. Tuyến hành lang này đã vận hành an toàn kể từ khi được đóng điện lần đầu vào năm 2017. Với sự hỗ trợ của SVC, hành lang truyền tải 500kV này đã cải thiện đáng kể điều kiện cung cấp điện trên phạm vi toàn quốc, vừa bảo đảm nguồn điện đầy đủ, vừa duy trì vận hành ổn định và tin cậy.
